Японська система стандартів застосування

◆ Труба:
Велика серія OD (JIS G3454, JIS G3458, JIS G 3459) Переважно те саме, що ANSI.
Номінальний діаметр безшовної сталевої труби: (DN6 ~ DN650) мм
Товщина стінки: Номер таблиці труби "Sch" вказує на товщину стінки.
Вуглецева та легована сталь JIS G3454, JIS G3458: марки Sch10, Sch20, Sch30, Sch40, Sch60, Sch80, Sch100, Sch120, Sch140, Sch160 10; і
Нержавіюча сталь JIS G 3459: Sch5s, Sch10s, Sch20s, Sch40s, Sch80s, Sch120s, Sch160s 7 марок.
Номінальний діаметр зварної сталевої труби: (DN350 ~ DN2000) мм
Товщина стінки: безпосередньо виражається значенням товщини стінки.

◆Трубний фланець: (JIS B2201, JIS B2220 тощо) є автономною системою, яка не належить ні до "американського", ні до "європейського фланців".
Номінальний діаметр: (DN10~DN1000) мм
Номінальний рівень тиску: 2K, 5K, l0K, 16K, 20K, 30K, 40K, 63K, всього 8 рівнів.
Ущільнювальна поверхня фланця: гладка поверхня, велика опукла поверхня, мала опукла поверхня, увігнуто-опукла поверхня, гребнева поверхня 5 типів
Тип фланця: тип плоского зварювання, тип зварювання в муфту, тип зварювання встик, тип різьбового з’єднання, тип вільної втулки та 6 типів кришки фланця.
Стандартну систему застосування JIS не можна використовувати в поєднанні з ANSI та DIN. Щоб компенсувати цей недолік, Японський нафтовий інститут підготував набір стандартів JPI, який в основному еквівалентний використанню стандартної системи прикладних програм ANSI/API, тому він може бути взаємозамінним з ANSI.
◆ Застосування в Японії стандартної системи JIS є загальновживаними стандартами.
JIS G3452 Труби з вуглецевої сталі загального призначення

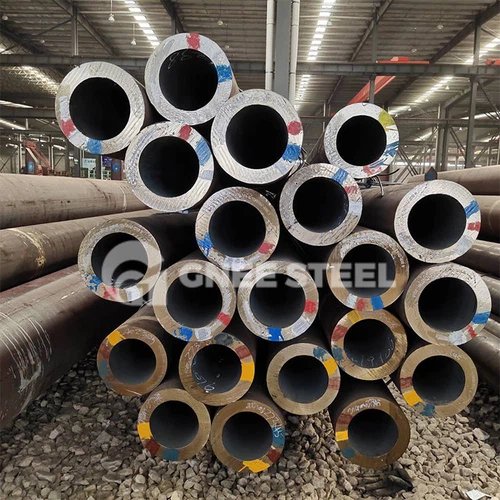

Труба з вуглецевої сталі JISG3454 для використання під тиском
Труба з вуглецевої сталі JISG3455 для використання під тиском
Труба з вуглецевої сталі JISG3456 для високотемпературного використання
JISG3457 Труба з вуглецевої сталі для дугового зварювання
Труба з легованої сталі JIS G3458
Труба з нержавіючої сталі JIS G3459

Труба з нержавіючої сталі великого діаметру для дугового зварювання JIS G3468
JIS B2201 Номінальний тиск трубних фланців із феритних матеріалів
JIS B2202 Розмір фланця труби
JIS B2210 Розмір основи фланця труби з феритного матеріалу
Фланці для сталевих труб JIS B2220
JIS B2302 Фітинги для різьбових з'єднань зі сталі
JIS B2311 Сталеві фітинги для стикового зварювання загального призначення
JIS B2312 Фітинги зі сталі, зварені встик
JIS B2313 Зварні встик фітинги зі сталевої пластини
JIS B2316 Зварювальні фітинги
Ущільнювальні кільця JIS B2401
JIS B2404 Намотувальні прокладки для фланців труб і клапанів
JIS B3453 Прокладки зі стисненого азбесту
